Instalação de spot e extensão

Para realizar a instalação de spots de embutir no gesso, o processo é bem simples. Porém, pode complicar um pouquinho quando há necessidade de se criar uma extensão ligando um pouco de eletricidade ao outro por cima do gesso.
Essa ligação é chamada de ligação em série, e o principal intuito desta ligação é para que, quando o interruptor for acionado, mais de um ponto de luz seja ligado ao mesmo tempo.

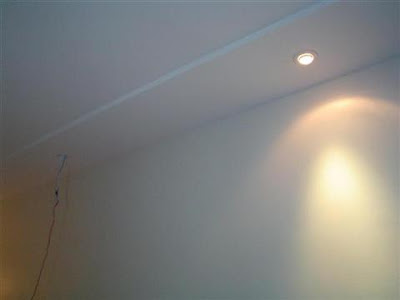

A instalação que será realizada é de 2 spots para lâmpadas do tipo mini-dicróica, de 12 volts. E no meu caso, eu tenho apenas um ponto com fiação elétrica preparada, onde preciso estender o fio para o outro ponto, mostrado na imagem abaixo.



Antes de começar com a instalação, confira abaixo os materiais e equipamentos necessários para a realização do serviço:

1. Alicate de bico e de corte.
2. Fita isolante (preta).
3. Spot para mini-dicróica que será utilizado (no caso, 2).
4. Tester de voltagem.
5. Lâmpada mini-dicróica (no caso, 2).
6. Transformador de 127v para 12v e 50w (no caso, 2, sendo 1 para cada spot).
7. 2m de fio rígido aproximadamente.
8. Cabo flexível para a extensão.
A primeira coisa a se fazer é certificar-se de que o interruptor não esteja acionado, assim você evita tomar um choque. Para isso, encoste o tester nos 2 polos do fio. Se a luz NÃO acender, é porque o interruptor está desligado. Já se ela se acender, basta desligá-lo e continuar com a instalação.



Depois do interruptor desligado, você poderá tocar nos 2 fios sem problema algum, e descascá-los. Isso se o seu eletricista tiver feito o certo, que é levar para a lâmpada apenas o fio neutro e o retorno. A fase sempre vai no interruptor.
Faça então a extensão, ligando 2 cabos flexíveis no tamanho correspondente à distância entre os 2 pontos de iluminação (furos), sendo cada pedaço de cabo ligado em um dos fios da instalação elétrica que já existe. Lembre-se de utilizar a fita isolante de forma adequada, isolando muito bem as conexões de fios descascados que você estiver fazendo. Isso evitará curto-circuitos indesejados, além de acidentes maiores como incêndios.



Ligue a ponta da extensão que foi criada numa ponta do cabo rígido. A função do cabo rígido é guiar a extensão por cima do gesso, até que ele alcance o outro furo onde será instalado o segundo spot.



Ligue então um furo ao outro, guiando o cabo rígido por cima do gesso.
Dependendo da instalação elétrica que foi feita, e do acabamento dado pelo gesseiro por cima do forro, a simples tarefa de passar o cabo rígido de um ponto ao outro pode se tornar muito complicada.
No caso, acúmulo de massa e gesso impediam a passagem do cabo rígido de uma só vez. Então eu tive que realizar algumas “intervenções cirúrgicas” com foto e tudo, para caçar o cabo de um ponto ao outro. No final acabou dando certo.



Depois de atingido o outro furo com o cabo rígido, basta puxar a extensão para o outro ponto.



Realize então a instalação do tranformador no fio que sai pelo furo 1. E no tranformador, instale então o spot que será utilizado. Lembrando que é MUITO importante o isolamento completo de todo fio descascado, utilizando-se de fita isolante.



Dica: conecte primeiro o transformador no spot em uma superficie plana, para depois você instalar o transformador + spot de uma só vez no teto. Isso pode evitar torcicólos desnecessários, pois não terá que ficar olhando tanto para cima com os braços levantados, evitando assim também possíveis quedas.



Depois disto, basta inserir com cuidado, para não embolar, amassar ou cortar, os fios mais o tranformador para cima do gesso, pelo furo.
Faça a instalação do spot no teto. Cada modelo de spot possui um sistema de fixação diferente, verifique como é que funciona para o seu spot. E o acabamento final fica assim:



Depois basta repetir o processo de instalação do segundo spot, para o outro furo. Assim, depois de pronto, os 2 spots no ambiente ficam com essa cara:



Espero que você tenha gostado. E se você tiver qualquer dúvida, crítica ou observação que queira fazer, deixe um comentário que eu terei o maior prazer em ler e responder.
